不锈钢风刀





产品说明

 高腾(GOLDENCO)不锈钢风刀,该系列产品精密度极高,硬度更强,耐压更高且更耐高温,采用德国制造工艺和生产设备,十分适用于各类气流干燥系统和风刀干燥系统,广泛应用在超声波清洗、玻璃清洗机、电路 板、电镀件、涂膜、涂装、有色金属板/线材/片材生产等不同行业工序中的除水干燥,也可用于有害气体、粉 尘、冷热空气的无障隔离、印刷给纸上的吹纸及 印后干燥、食品、医药的极速加热、解冻与高温杀灭菌.

产品特点

◆采用全不锈钢SUS304或医药316卫生级不锈钢, 硬度更强,耐力更高

◆风刀长度尺寸可根据客户要求定制,长度可达6m

 结构采用独特设计,确保出风风阻小,风速均匀,精度可达±5%

多种进风口口径及位置可选,满足螺丝连接或软管连接的要求,方便安装

出风口宽度可调,可调范围 0.3~3mm

可承受最高风速400m/s s 最高耐温2 5 0 °C、最大耐压5kgf/cm2

可配套使用高腾高速离心风机、高腾高压风机,应用灵活方便

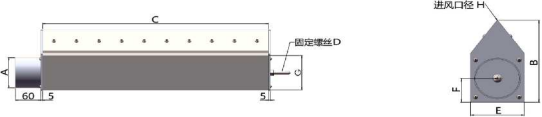

安装尺寸



型号

A

B

C

D

EFG

H

GTSUS-32/38-C-H

32/38

104

100-2400

M8*50

50

25

49

0.3-5

GTSUS-45/51-C-H

45/51

120

100-2400

M8*50

60

28

63

0.3-5

GTSUS-60/63-C-H

57/63

142

100-2400

M8*50

77

38

82

0.5-5

GTSUS-76-C-H

76

155

100-2400

M8*50

89

45

86

0.5-5

GTSUS-89-C-H

89

188

100-2400

M10*50

77

50

81

1-5



使用说明

1 高腾不锈钢精密风刀型号说明。举例:型号公式:GTSUS-A-C-H-R/S/T,预定订购尺寸为500mm,刀口订购宽度为0.8mm,端面进风口为76mm,正确的订购型号为:GTSUS-76-500-0.8-R1

2 进风口选择代码为:RSTo (R2:代表风刀两端进风;S代表风刀侧边进风,假如侧边需要多个进风口则为S2, S3 等;T代表风刀顶部进风,假如顶部需要多个进风口则为Tl, T2以此类推)

3 订购时请注意风刀有效长度C,它并不包含风刀两侧端盖厚度,上述案例订购风刀长度尺寸为500mm,并不包括侧端 盖,其安装尺寸实际长度为510mm

4 超出上述数据范围的订购时请致电我司电话: +86 0512-5755 7971400-030-0607咨询。

注意事项:

※注意避免碰撞刀口,使用的介质避免含有过粗的杂志颗粒,以免对刀口造成阻塞或损坏。

※产品出厂时均已按定制要求校准风口的宽度,若有必要变更时,请交付原商家或专业人士进行调校,避免自行调校对产品性能的减弱。
